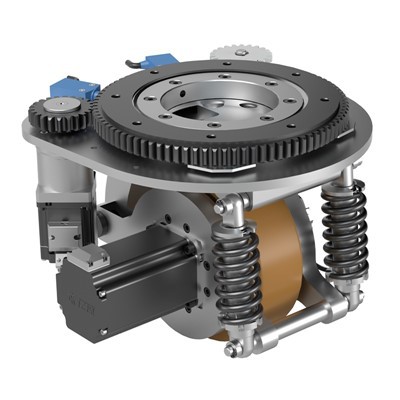

Планетарно хоризонтално задвижващо колело с кормилно управление

Планетарното хоризонтално задвижващо колело с кормилно управление приема интегриран дизайн, съчетаващ планетарен редуктор и тяло с висока войнственост. Той е специално разработен за висок изход на въртящия момент и прецизни приложения за контрол на движението. Неговата планетарна структура на предавките постига над 95% ефективност на предаването, осигурявайки стабилна мощност при условия на тежко натоварване и го прави основен компонент за високоефективни задвижвания при индустриална автоматизация.

1. Компактна структура, нисък шум и въртящ момент с висок изход.

2. Серия на колелата на хоризонтално задвижване (наречена по диаметър на колелото в мм): покриване на пълен диапазон от приложения с диаметри 150, 167, 198, 220, 250, 270, 300, 410 и 600.

3. КАПАЦИТЕРАЦИЯ НА ДВИГАТЕЛНОТО ДВИГАТЕЛНО КОЛЕКТ: 600 кг до 20, 000 kg в различни серии.

4.Проверен диапазон на напрежението: 12V -96 V; Предлага се както във версиите на управление, така и в не-стипендиант.

5. ВЪЗЛОЖЕНИЕ МАТЕРИАЛИ НА КАЛКИ: Полиуретан или каучук.

6.Опционални двигатели: DC четка, променлив асинхронна или постоянна магнитна серво двигатели, с диапазон на мощност от 400W до 15kW.

7. Компоненти за работа: амортисьор, гранични превключватели, предварително зададени превключватели, инкрементални/абсолютни енкодери, потенциометри и други части.

Модел	Номинално напрежение (v)	Мощност (W)	Номинален ток (а)	Скорост (RPM)	Номинален въртящ момент (nm)	Коефициент на намаляване	Изходен въртящ момент (nm)	Макс въртящ момент (nm)	Максимално натоварване (kg)
Plt -150	48	750	18	3000	2.4	21	40	114	600
	48	1000	27	3000	32	21	54	114	600
Plt -167	24	400	18.4	3000	1.27	21	23	69	800
	24	400	18.4	3000	1.27	32	35	105	800
	48	750	18	3000	2.4	21	40	120	800
	48	1000	26.4	3000	3.18	32	88	240	800
Plt -198	48	3000	68	3000	9.55	32	260	576	1500
Plt -220	48	750	18	3000	2.4	28	58	174	1000
	48	750	18	3000	2.4	40	82	246	1000
	48	1000	26.4	3000	3.18	40	102	306	1000
Plt -250	48	1500	35	2000	7.16	27	165	480	1600
	48	1500	35	2000	7.16	40	245	735	1600
	48	2000	50	2000	9.55	27	220	480	1600
	48	2000	50	2000	9.55	40	325	880	1600
Plt -270	48	2500	55	2000	11.9	28	284	872	2000
	48	2500	55	2000	11.9	40	405	1040	2000
Plt -300	48	3000	74	2500	12	21	214	642	3000
	48	3000	74	2500	12	40	408	1080	3000
	48	4000	96	2500	15	21	268	780	3000
	48	4000	96	2500	15	40	510	1080	3000
Plt -410	48	5800	150	2000	27	40	918	3060	6000
	48	5800	150	2000	27	70	1610	3060	6000
	48	7500	208	2000	35	40	1190	2980	6000
	48	7500	208	2000	35	70	2080	3060	6000
Plt -600	48	8000	196	2000	40	120	4080	6400	12000
	72	9000	196	1500	48	82.87	3356	10000	20000



Изтегляне



Продукти PDF рисуване

 PLT150P751SP 30-21-11 HS-A.PDF

 PLT150P751SP 30-21-22 HS-A.PDF

PLT167P102SP 30-21-22 HS-A.PDF

PLT167P102SP 30-32-22 HS-A.PDF

Plt167p751sp 30-21-22 hs-b-dzb.pdf

PLT198P152SP 30-32-22 HS-A.PDF

PLT220P102SP 30-28-22 HS-A.PDF

PLT250P152SP 30-27-22 HS-A.PDF

PLT270P252SP 20-28-22 HS-A.PDF

PLT300P302SP 25-40-22 HS-A.PDF

PLT350P362SP 30-70-22 HS-A.PDF

PLT410P582SP 20-40-22 HS-A.PDF

PLT600P802SP 20-120-22 HS -80 A.pdf

Продукти 3D рисунки

 PLT150P751SP 30-21-11 HS-A (3D) .zip

 PLT150P751SP 30-21-22 HS-A (3D) .zip

 PLT167P102SP 30-21-22 HS-A (3D) .zip

 PLT167P102SP 30-32-22 HS-A (3D) .zip

 PLT167P751SP 30-21-22 HS-B-DZB (3D) .zip

 PLT198P152SP 30-32-22 HS-A (3D) .zip

 PLT220P102SP 30-28-22 HS-A (3D) .zip

 PLT250P152SP 30-27-22 HS-A (3D) .zip

 PLT270P252SP 20-28-22 HS-A (3D) .zip

 PLT300P302SP 25-40-22 HS-A (3D) .zip

 PLT350P362SP 30-70-22 HS-A (3D) .zip

 PLT410P582SP 20-40-22 HS-A (3D) .zip

 PLT600P802SP 20-120-22 HS -80 A (3d) .zip

Приложения

Тежко индустриално оборудване

Подходящ за тежко промишлено оборудване, осигуряваща надеждна поддръжка на електроенергия.

Обработка на логистика

Осигурява прецизен контрол и висок въртящ момент за логистика и оборудване за обработка.



Шест ключови гаранции за качество



Професионален технически екип

Квалифицирани техници

Разширено производствено оборудване

Опитен производствен персонал

Строги процедури за тестване

Фабрика на компанията



Често задавани въпроси



В: Каква е способността на изхода на въртящия момент на планетарното хоризонтално задвижващо колело с управление?

О: Нашето задвижващо колело е проектирано да осигури изключителен изход на въртящия момент дори при високо натоварване, което го прави подходящ за приложения за тежки товари.

Въпрос: За какви среди на приложение е подходящ този продукт?

О: Планетарното хоризонтално задвижващо колело е особено подходящо за приложения с високо натоварване, които изискват строга прецизност на контрола, широко използвана в индустриалните роботи и оборудване за автоматизация.

Въпрос: Как мога да осигуря стабилността на планетарното хоризонтално задвижващо колело с управление?

О: Ние използваме материали с висока якост и строг контрол на качеството, за да гарантираме стабилността и надеждността на продукта в различни тежки среди.
